I detta avsnitt finner du monteringsanvisningar för fönster i helaluminium. Letar du efter fler produkter? Du hittar deras fullständiga monteringsanvisningar här:
Lyft-glid skjutdörr i Hel-aluminium
Fast Fasadsystem Panorama Horisont
Lyft-glid Schüco skjutdörr i Hel-aluminium
Nordiska Fönster rekommenderar att fönsterinstallation ska utföras av proffesionella fönsterinstallatörer, besök vår hemsida för att hitta en av våra samarbetspartners nära dig.

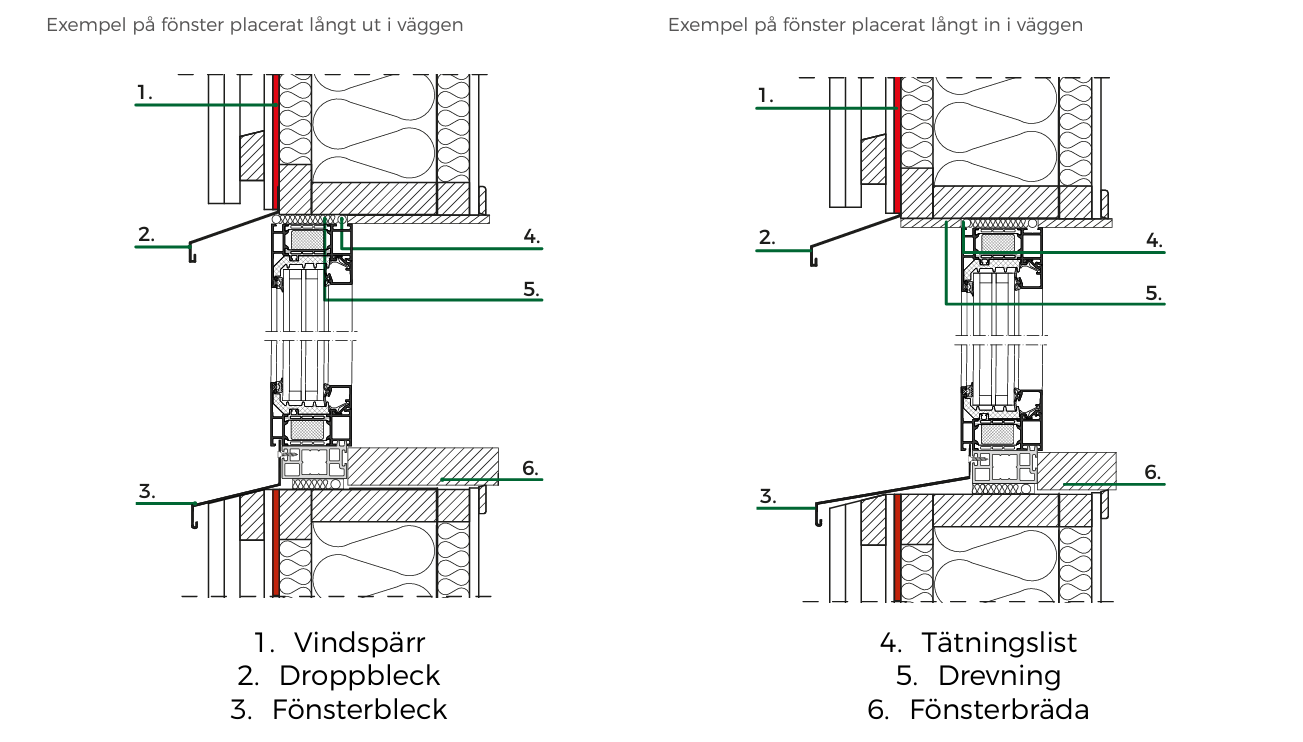

För att kunna utföra en korrekt installation är det viktigt att:
- Hänsyn tas till tätningen mellan karmen och husväggen.
- Karm kan fästas mot husstomme så att last från fönstrets egentyngd, vindlast mot fönstret och brukslaster kan överföras från karm till väggstomme.
- Ingen belastning från husstommen belastar fönstret då det kan påverka fönstrets funktion och orsaka skador på fönstret.
Är du osäker på husstommens konstruktion kontakta en konstruktör eller arkitekt.
Under vissa yttre förutsättningar kan det uppstå kondens inuti bågen på ett fönster, kondensen måste ha möjlighet att dräneras bort då stillastående vatten i fönstret kan bidra till att fönstret skadas. Vissa produkter går att få med dold dränering som tillval. Detta innebär att vattnet i stället för att dräneras ut på framsidan av ramen leds ut på undersidan.
Om man väljer att ha dold dränering måste man köpa till en basprofil där man kan fästa fönsterblecket på ett korrekt sätt för att leda bort vattnet från byggnaden. Det är viktigt att ta hänsyn till basprofilens byggmått när man beställer fönstret. Limma fast basprofilen på undersidan av aluminiumprofilen med ett vattenbeständigt lim lämpligt för aluminium. Viktigt att man inte limmar basprofilen så att den täcker kanalen där vattnet kommer ut!

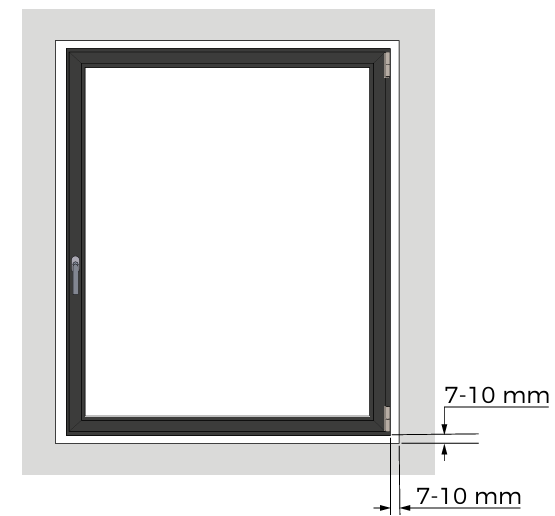

Kontrollmät produkten och säkerställ att hålet i fasaden är cirka 15-20mm större än produktens yttermått (ca 7-10mm per sida) för att lämna plats för drevning och rörelser i produkten.
När produkten utsättas för temperaturskillnader kommer aluminiumet att röra på sig, det utvidgas vid högre temperaturer och krymper vid lägre temperaturer. Om produkten inte får utrymme att röra på sig kan det uppstå problem med att öppna och stänga den.
För drevning rekommenderas inte fogskum då det inte är tillräckligt elastiskt efter härdning för att tillåta att produkten rör sig. 7-10 mm 7-10 mm.
OBS! Innan installation måste du säkerställa att hålet i väggen är anpassat för installationen.

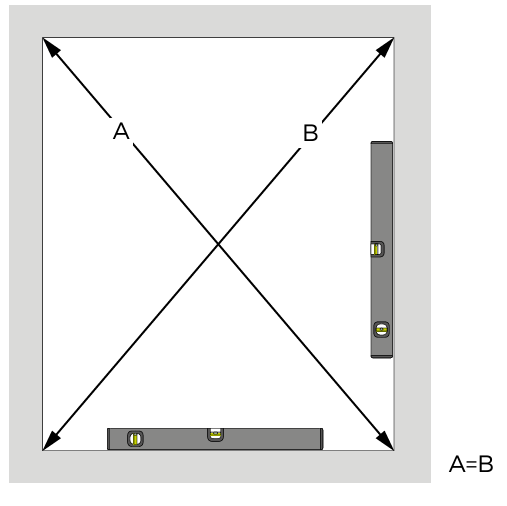

1. Kontrollera att över- och undersida är vågräta samt att sidorna är lodräta. Om dom inte är det kan det påverka fönstrets funktion.
2. Mät diagonalerna och säkerställ att dom har samma mått, A=B.
Den beskyddande tejpen kan med fördel vara kvar under monteringen. Kontrollera dock eventuella dolda fel eller defekter som kan vara svåra att upptäcka med tejpen på. Tänk på att inte låta tejpen sitta kvar efter montering då den kan orsaka märken på fönstret.
Det rekommenderas att ett vattentätt membran eller tätningstejp fästs i hålet minst 50mm upp i hålets väggar. Membranet ska limmas med ett vattenbeständigt lim.
Ovanpå membranet ska bärklossarna placeras, hur bärklossarna ska placeras beror på fönstrets egenskaper.

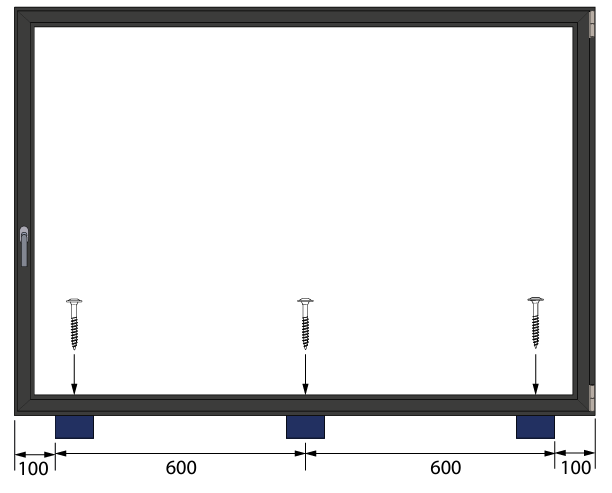

Placera bärklossar av plast i vägghålets nederkant. De första bärklossar placeras 100 mm från karmens ytterkant på varje sida.
Väg av klossarna med vattenpass och se till att de är i våg Om fönstret är bredare än 1400 mm ska även en bärkloss placeras på mitten. Om fönstret har en mittpost ska en bärkloss placeras centrerat under mittposten.
Skruva fast klossarna så de inte f lyttas under montaget. Väg av med vattenpass.

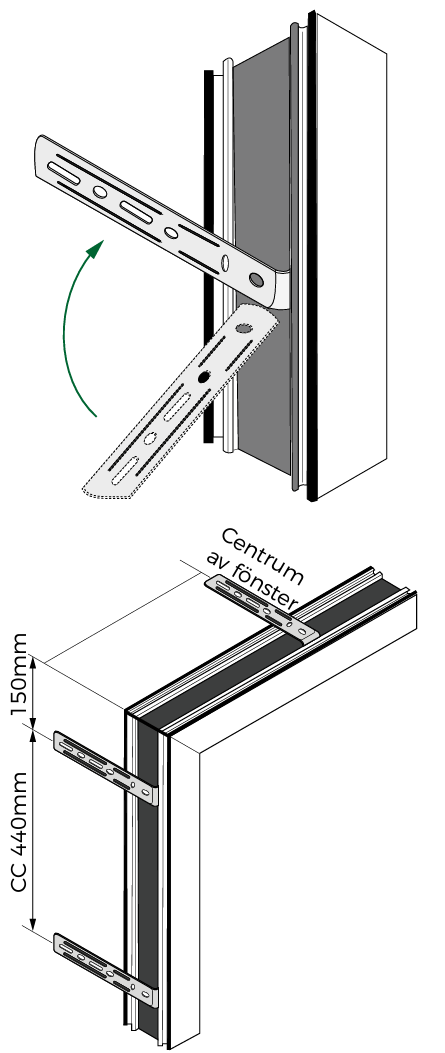

Montera fast karmfästena på karmens utsida genom att sätta fästet på plats och vrid 90 grader så karmfästet pekar inåt (karmfästet kan även vridas så det sitter på fönstrets utsida).
Karmfästet skruvas fast med en 25 mm självborrande montageskruv i karmen.

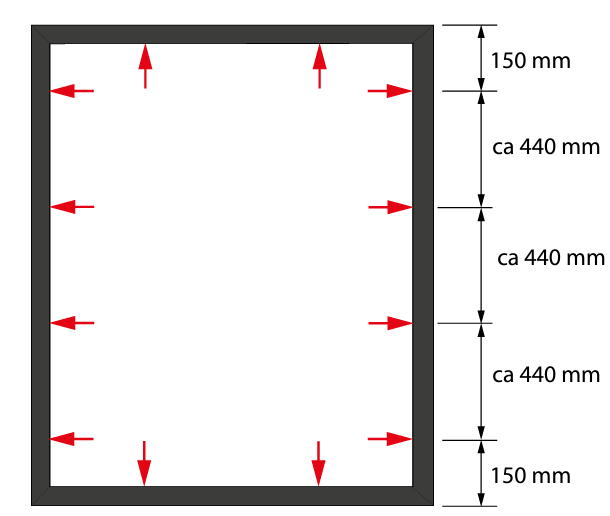

Placera karmfästena 150 mm från ovan och underkant på karmens sidor, fäst fler karmfästen på sidorna med ca 440 mm avstånd. Karmens ovan- och undersida fästes med ett karmfäste.
Fönster med större breddmått bör ha fler karmfästen.

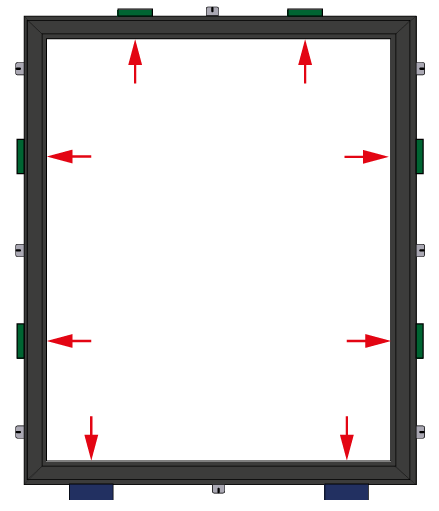

Sätt fönstret på sin plats och placera ut pallbrickor eller kilar i sidor och ovankant. Skruva fast de nedre karmfästena först. Loda in så fönstret är rakt och skruva fast resterande karmfäste. Karmfästena kan med fördel skruvas med två skruvar i fasaden för extra stabilitet.
Dreva med mineralull.
Synliga beslag
Kontrollera att produkten är stängd.
Ta av täcklock på övre och undre gångjärn.
Dra ner sprinten med en tång på det övre gångjärnet så bågen släpper i ovankant.
Sätt handtaget i horisontellt läge och lyft av.
Dolda beslag
Öppna fönstret 90 grader, de dolda beslagen är synliga när fönstret är öppet.
Lossa först den nedre armen som begränsar bågens öppning (finns endast på fönster som överskrider en viss vikt).

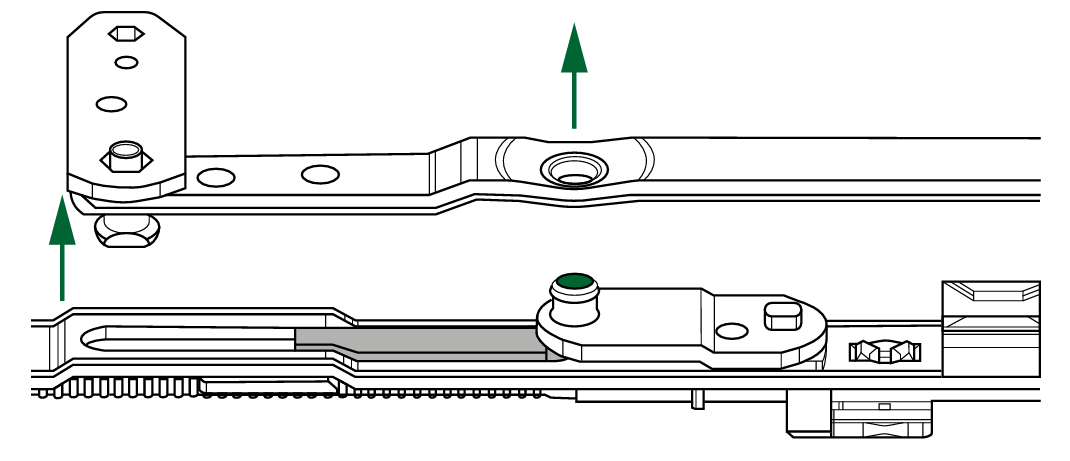

För att hänga av bågen öppna spärren på den övre gångjärnsarmen med en 4mm insex-nyckel (se illustration).
Stäng sedan till bågen, vinkla övre delen mot er och lyft av. För att hänga på bågen gör ni denna procedur baklänges. Viktigt att tänka på är att båda piggarna på det nedre gångjärnet går i mottagande gångjärn.
Undersök fönstret som skall monteras innan insättning och var noga med vad som är in- respektive utsida, samt vad som är upp och vad som är ner på fönstret. Dräneringshålen ska vara på utsidan och nedåt. Fönsterhålet är öppningen där fönstret skall monteras i ytterväggen. Utforma fönsterhålet så att karmen kan fästas i grundligt material.

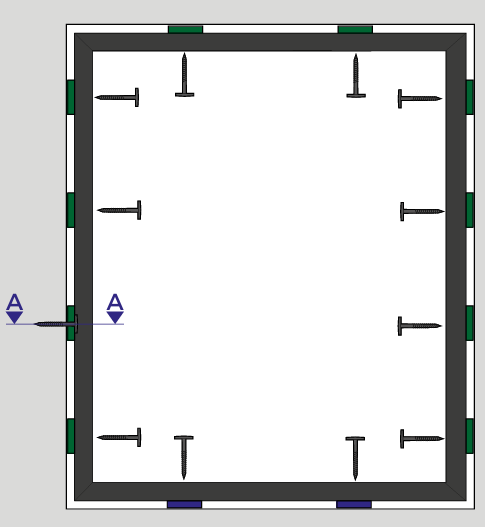

Börja med att borra hål i ramens vertikala sidor. Mät upp punkter med ca 150 mm från ramens ovankant och underkant sen ca 400 mm mellan varje hål. Borra alltid i aluminumet och undvik att träffa köldbryggan. ca 6 mm ca 12 mm Förborra med 6 mm metallborr genom hela karmen.

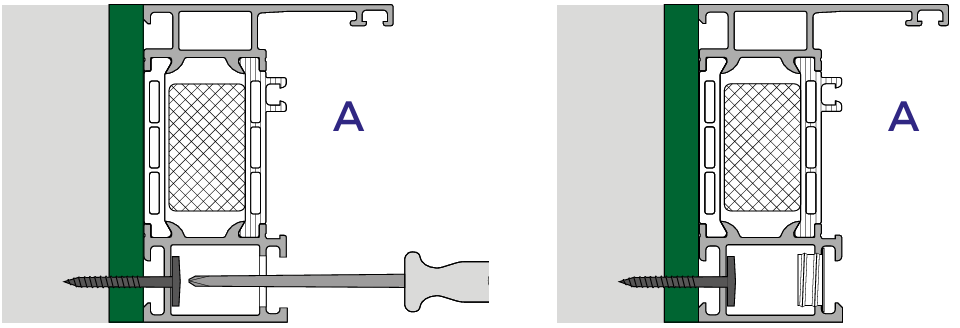

Borra därefter med 12 mm metallborr genom det första skiktet. Detta gör att du har 12 mm hål invändigt och 6 mm utvändigt. Normalt har man 4 till 6 hål per karmsida. Gör likadant i ramens över- och underkant, 1 till 2 hål beroende på fönstrets bredd. Sätt fönstret på sin plats och placera ut pallbrickor eller kilar i sidor och ovankant. Placera pallbrickor/kilar för hålen då skruven ska gå genom pallbrickan/kilen.
Kontrollera produktens placering och loda in det med vattenpass.
Skruva fast karmen i de nedre hålen. Kom ihåg att skruv köpes separat, finns i närmsta bygghandel.
Kontrollera att produkten är placerad i mitten av hålet och det finns plats för drevning runt hela karmen. Kontrollera med hjälp av vattenpass att produkten är rak i underkant. Skruva fast resterande skruv så produkten sitter fast.

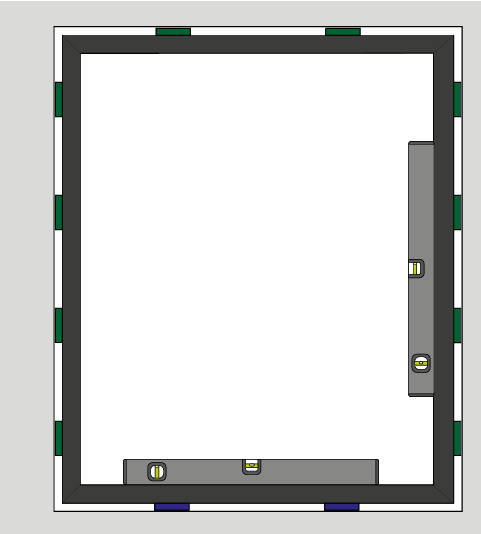

Väg av med vattenpass så att karmarna är i lod. Kryssmät karmen på diagonalen för att fastställa det är samma avstånd åt båda hållen.
Täta alla 12 mm hål med täckpluggar. Montera tillbaka fönsterbågen och kontrollera att fönstret går att öppna och stänga. Vid behov justera beslagen. Dreva med mineralull.
