I detta avsnitt finner du delar av monteringsanvisningen för skjutdörr i PVC. Letar du efter fler produkter? Du hittar deras fullständiga monteringsanvisningar här:
Inåtgående Fönster, Fönsterdörr och Pardörr
Utåtgående Fönsterdörr och Pardörr

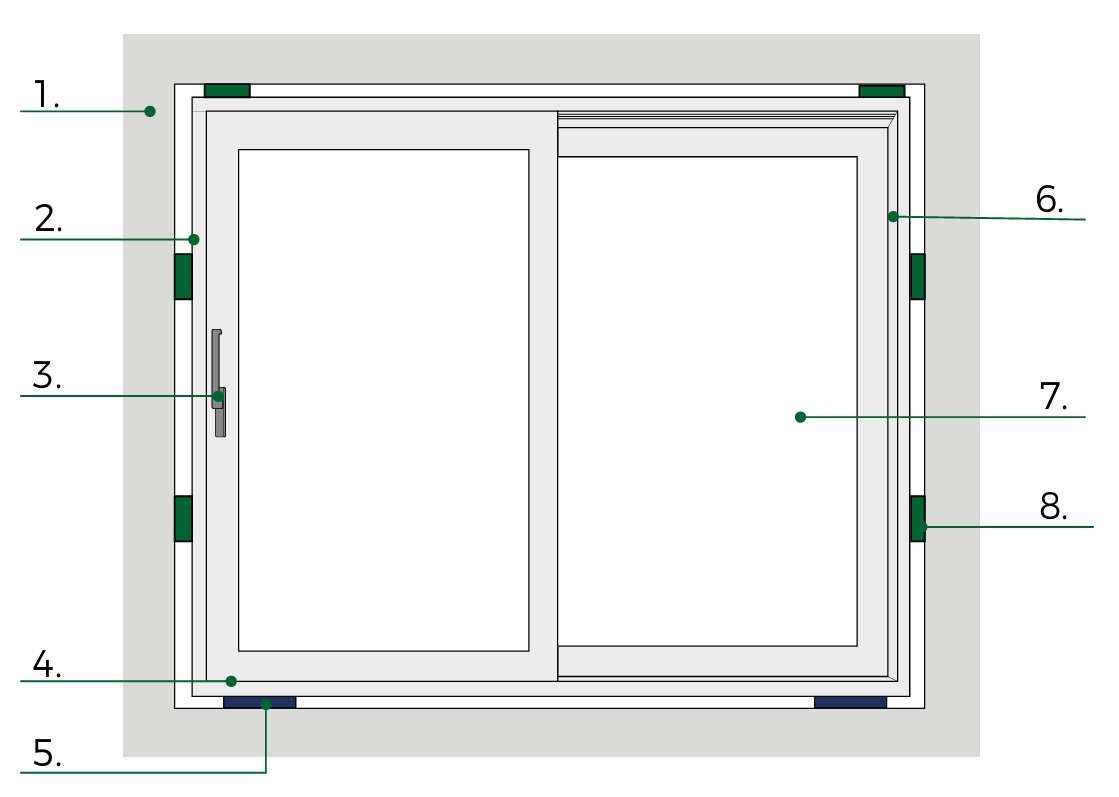

1. Fasad
2. Karm
3. Dörrblad
4. Bottenstycke
5. Bärkloss
6. Sidostycke
7. Glaskasett
8. Pallbricka/kil

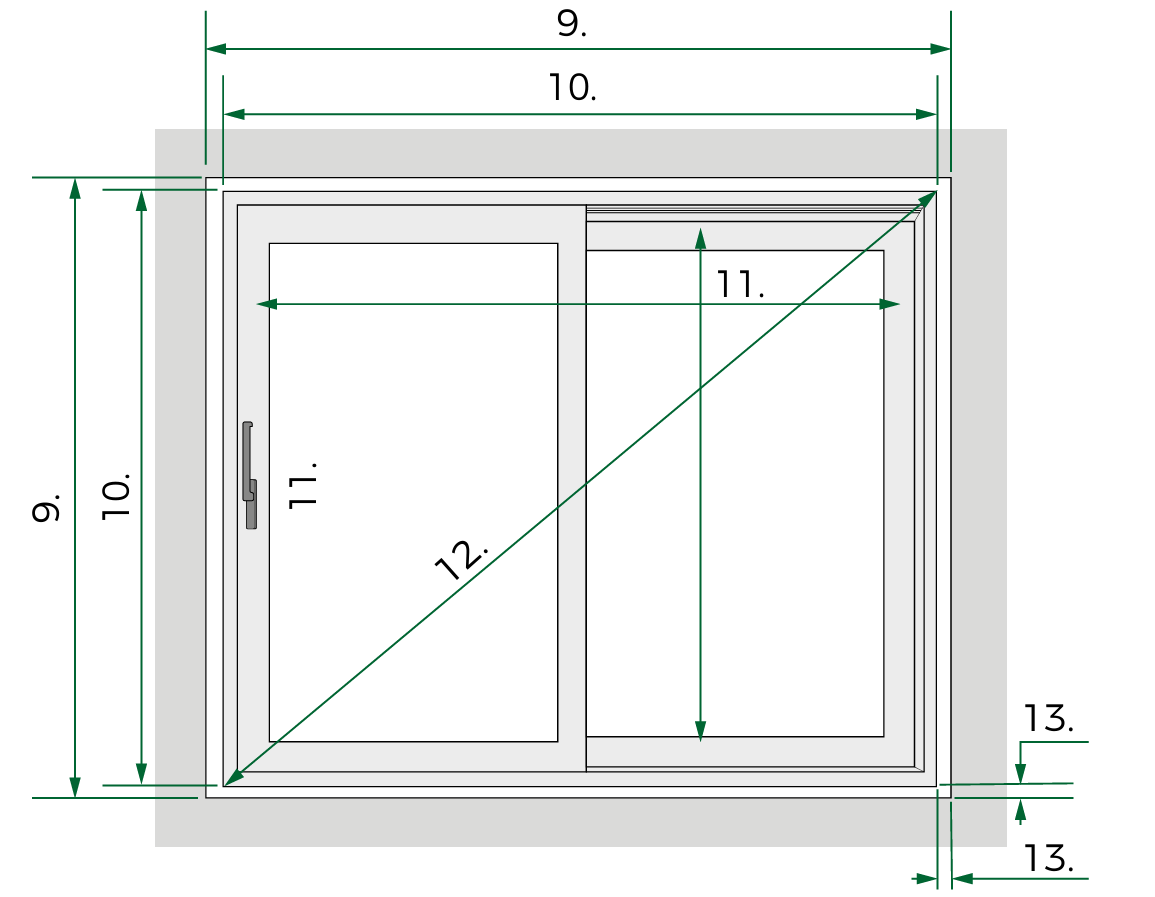

9. Hålmått
10. Karmyttermått
11. Dagöppning
12. Diagnoalmått
13. Drevmått
Innan installation måste du säkerställa att hålet i väggen är anpassat för installationen.

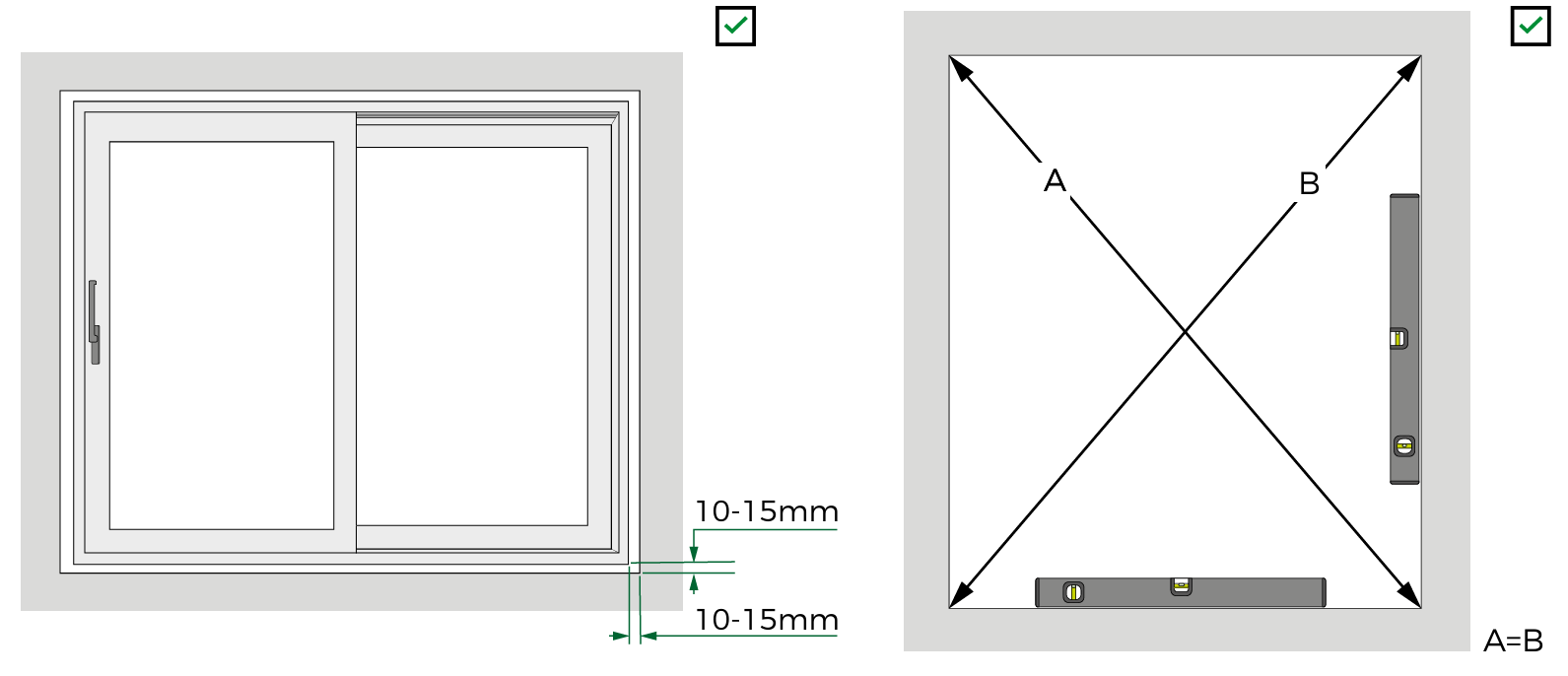

1. Säkerställ att det hålet är ca 20-30 mm större än karmen så att det finns plats för drevning.
2. Kontrollera att över- och undersida är vågräta samt att sidorna är lodräta. Om dom inte är det kan det påverka dörrens funktion.
3. Mät diagonalerna och säkerställ att dom har samma mått, A=B.

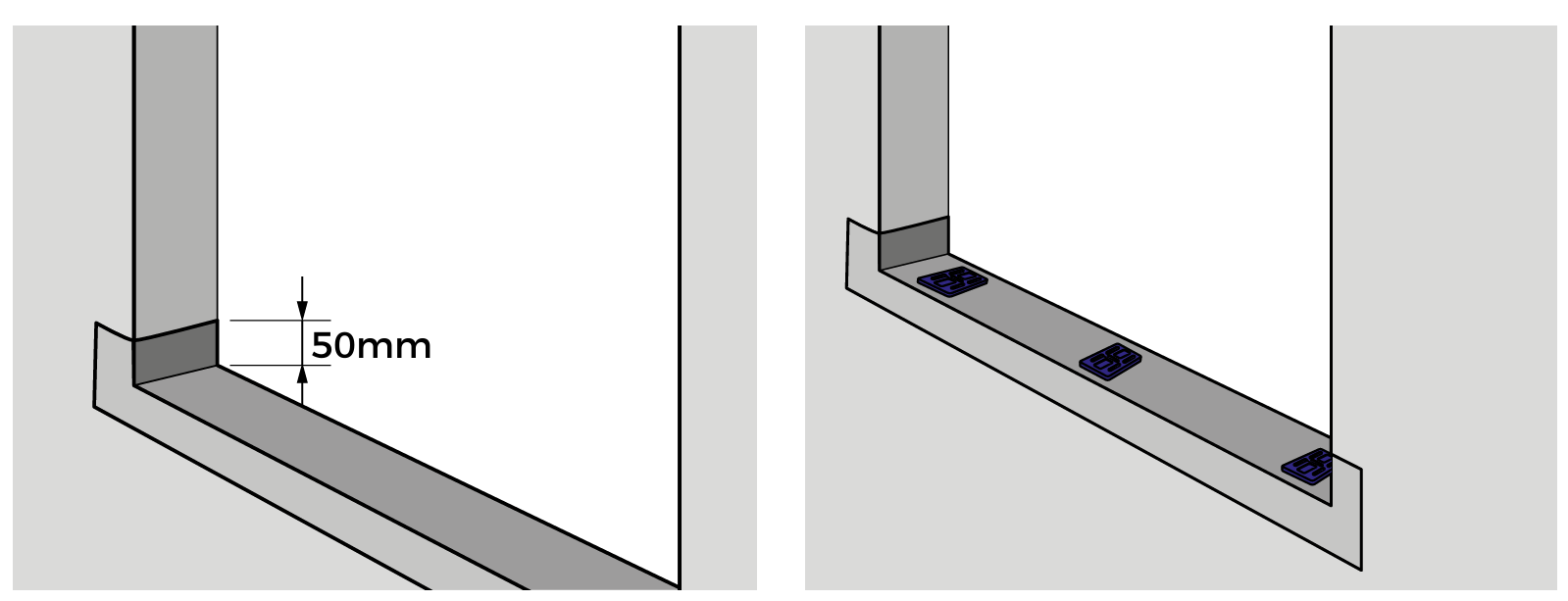

Det rekommenderas att ett vattentätt membran eller tätningstejp fästs i hålet minst 50mm upp i hålets väggar.
Placera bärklossar av plast i vägghålets nederkant.

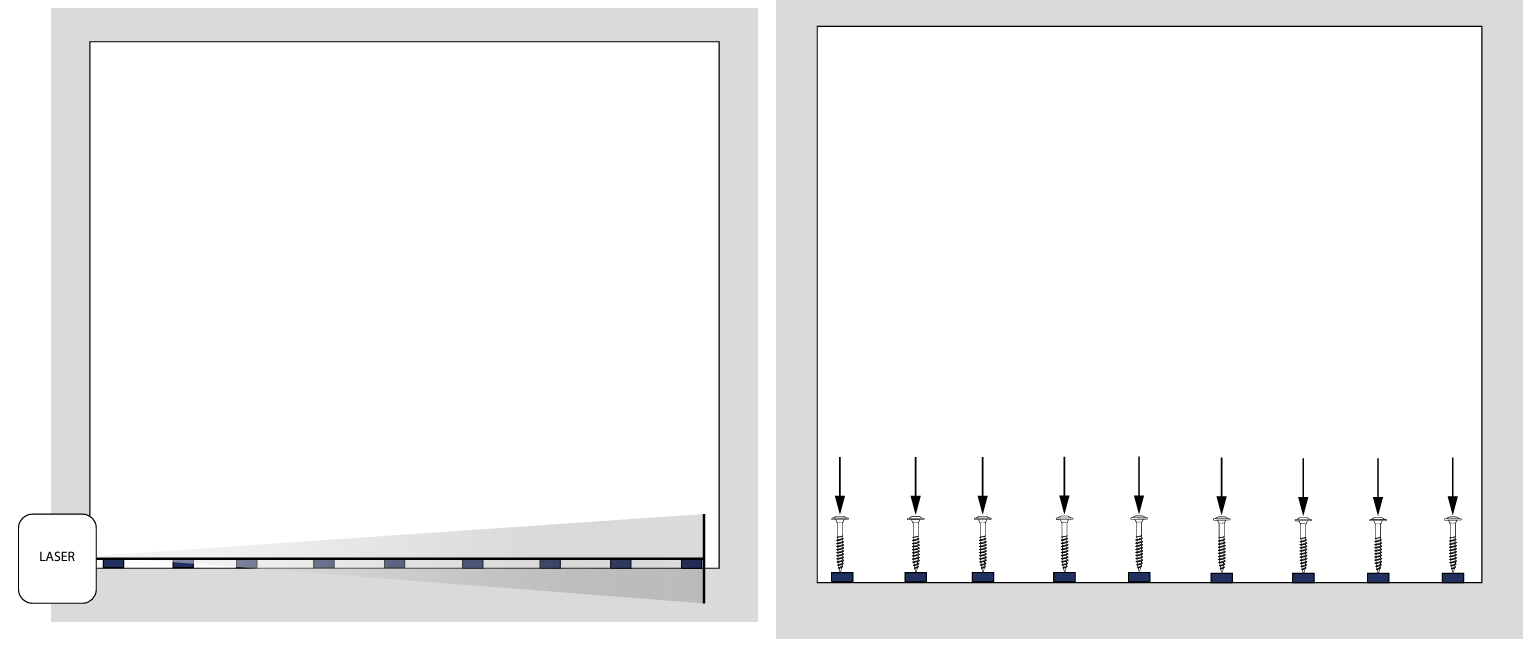

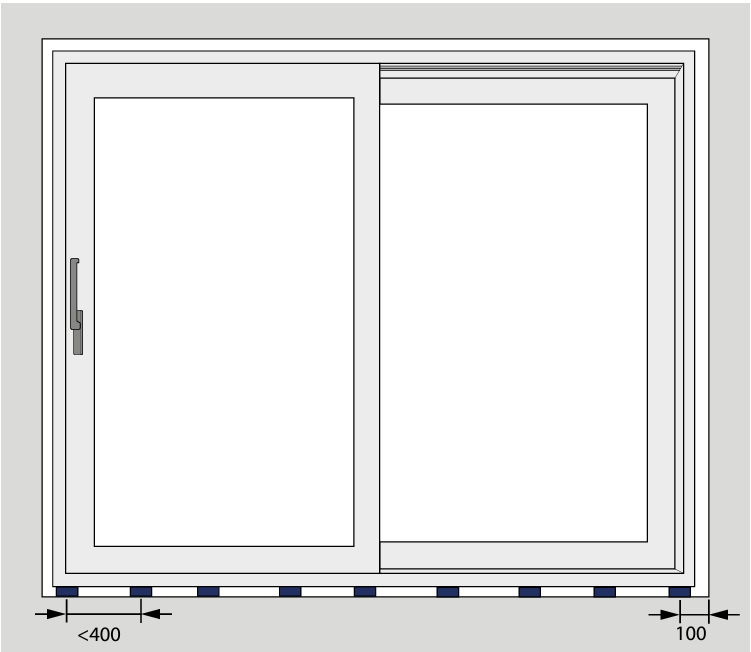

1. De första bärklossar placeras 100 mm från karmens ytterkant på varje sida. Klossarna placeras max 400 mm från varandra. En kloss placeras under mittposten.
2. Väg av med laserpass.
3. Skruva fast klossarna så de inte flyttas under montaget.

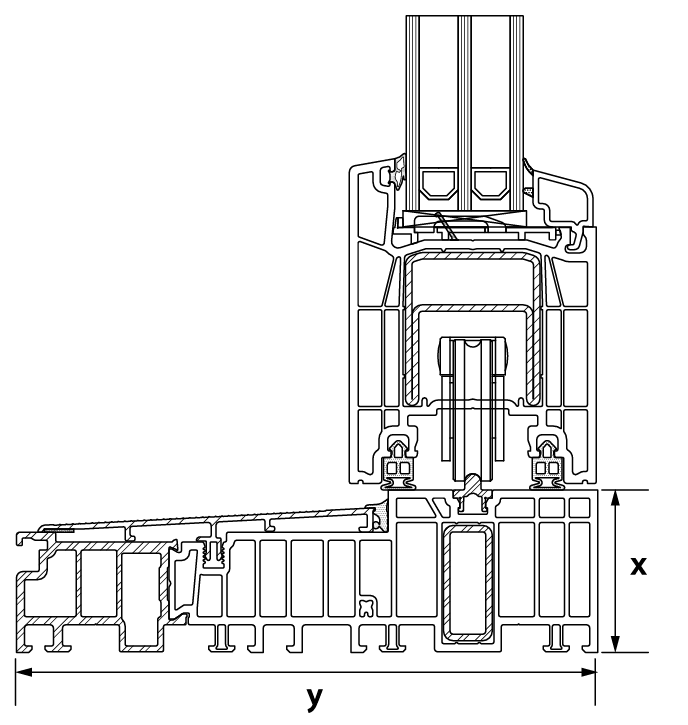

Tröskeln kan sänkas ner i golvets konstruktion med x* mm från inomhusgolvets gångbara yta.
Vid byggnation bör håltagningen nedåt vara cirka x + ca 15mm för att skapa plats för <400 100 pallbrickor och drevning.
Det krävs detta hål djup även för att kunna loda in partiet i rätt höjd/nivå. OBS! Ta även hänsyn till tröskelns djup på y* mm. * Se produktens profilöversikt för korrekta mått.

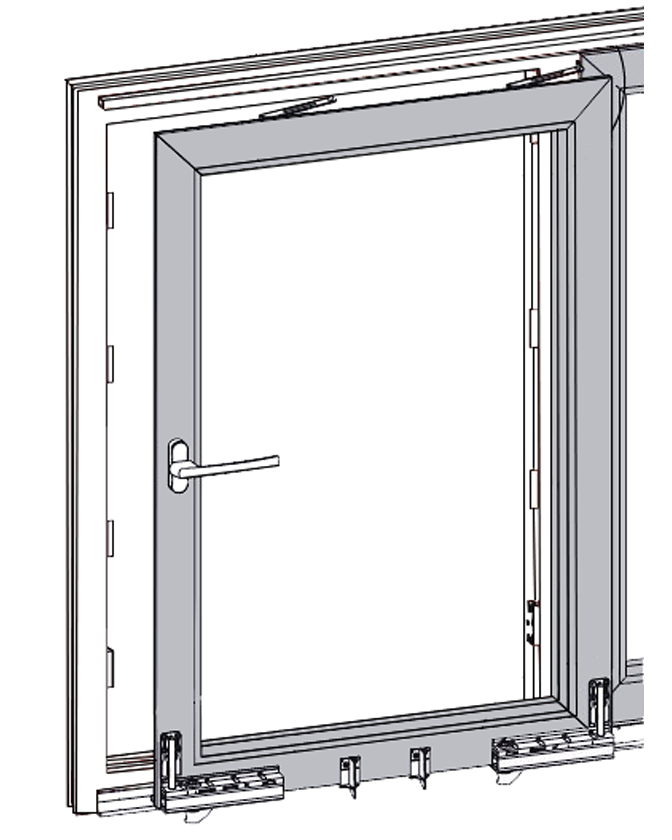

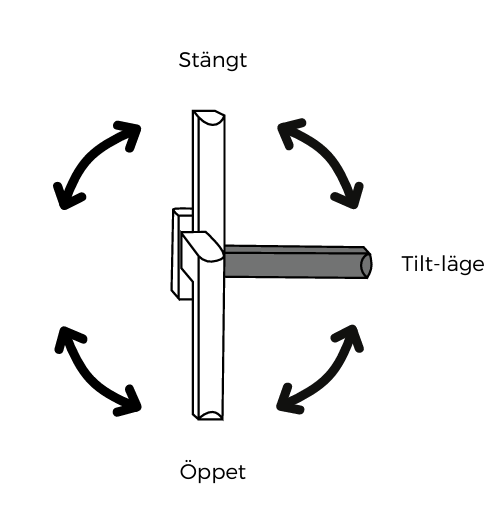

1. Vrid handtaget till horisontellt läge så att dörrbladet hamnar i tilt-läge.

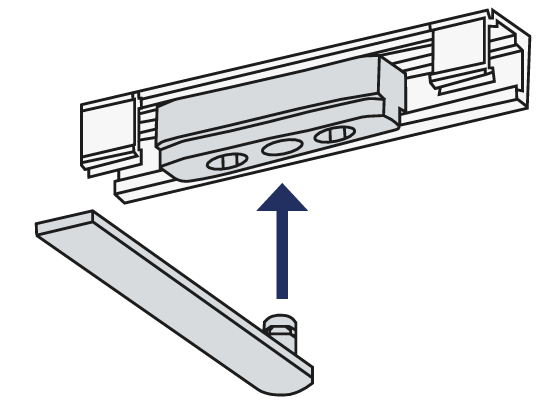

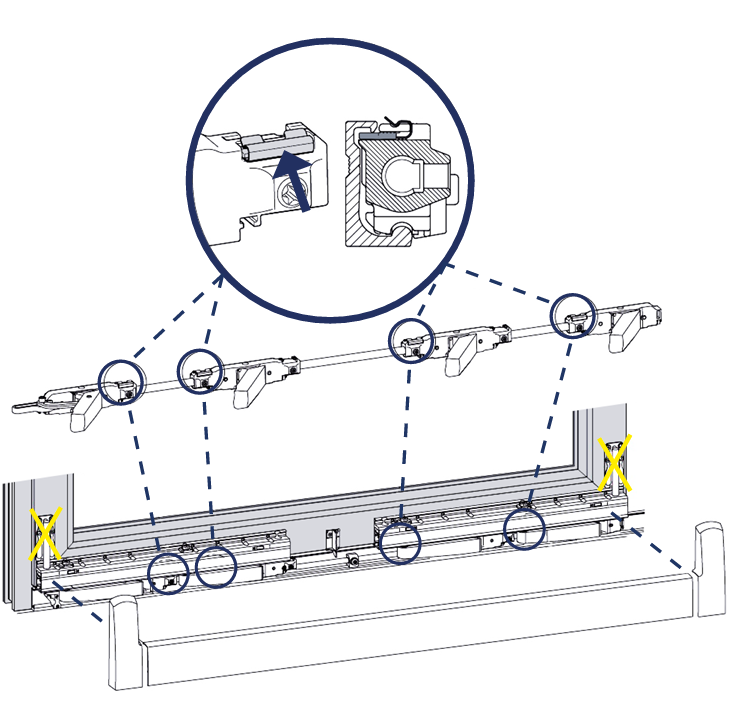

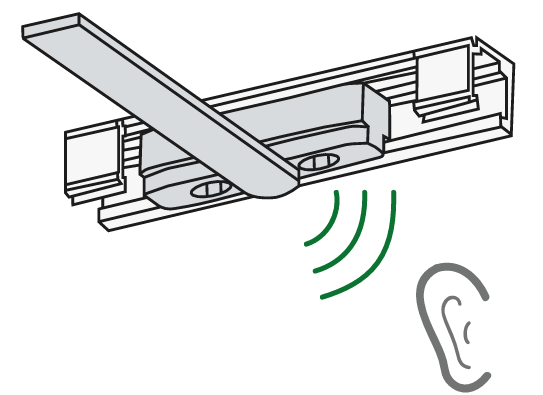

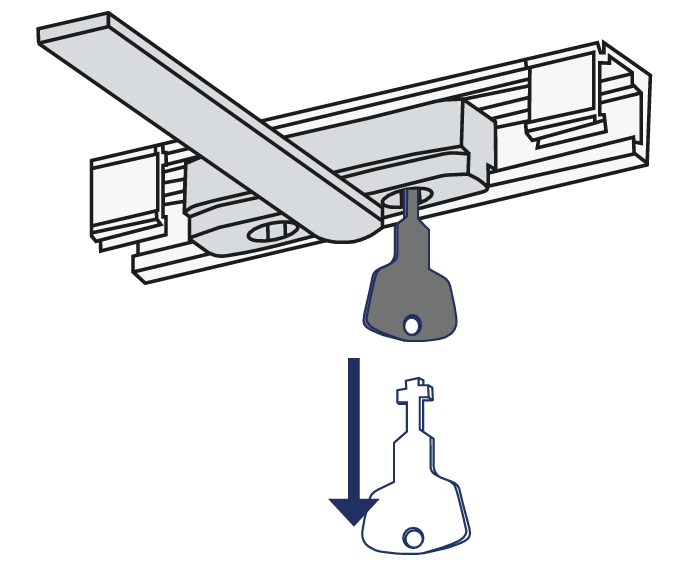

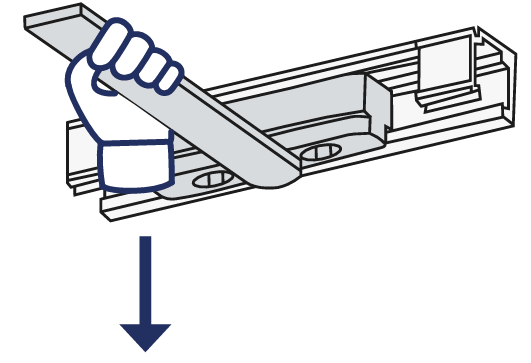

2. Tryck in medföljande nyckel i det två svarta delarna som glider i övre skenan. Vrid nyckeln ett halvt varv och dra försiktigt ner armen. Repetera i den andra svarta delen. VARNING! Vid lossning av armarna är det inget som håller i dörren. Dörren kan falla mot dig och orsaka skada!
3. Vinkla dörrbladet mot dig ca 10-15 grader och lyft av bladet. Var försiktig när du sätter ner dörrbladet så att den nedre mekaniken inte böjs eller skadas.
1. Häng av bladet/bågen
2. Förbered för infästning. Karmhylsa, dessa ska skruvas fast hela vägen in i skjutdörren före montage. Karmhylsorna ingår och sitter monterat på produkten. Skruv ingår ej. OBS! Karmhylsor skruvas från karmens ytterdel och in mot partiet. OBS! Den fasta delen fästes med medföljande karmfästen. Montera karmfästen innan du placerar skjutdörren i fasaden.
1. Förbered för ifästning. Mät upp punkter med ca 15cm från ovankant och underkant sen ca 40-60cm mellan varje hål. Exempelvis om ni har ett fönster som är 1380mm högt så borrar ni 4 hål på varje sida.

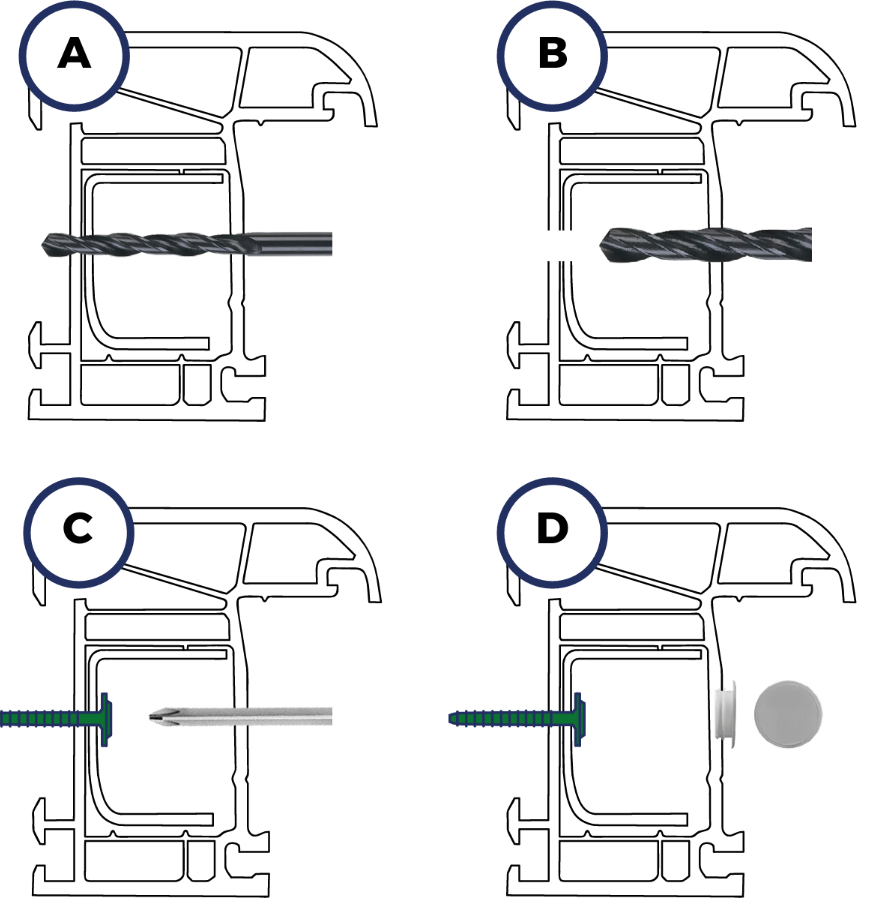

Förborra med 6-8mm metallborr genom hela karmen. Borra därefter med 14mm metallborr genom det första skiktet.
Detta gör att du har 14mm hål invändigt och 6-8mm utvändigt. Normalt har man 4 till 6 hål per karmsida. 1 till 2 per ovan eller underkant. Skruv ingår ej. Finns i närmsta bygghandel.
OBS! Inomhusgolvet ska linjera med skenans underkant för minimal tröskel. Är golvet högre än skenan tar dörrbladet i golvet. Avståndet mellan undersida karm och undersida skena är cirka 10-12mm.
2. Häng av dörrbladet. Sätt skjutdörrskarmen på sin plats och kila fast med provisoriska kilar eller luftkuddar.
3. Kontrollera skjutdörrens placering och loda in det med vattenpass. Kontrollera att partiet är placerat i mitten av hålet och det finns plats för drevning runt hela karmen. Kontrollera att partiet är rakt i underkant med vattenpass. Skruva fast partiet (använder du karmskruv ska partiet kilas på plats och vara i lod innan skruvarna skruvas fast). Väg av med vattenpass så att karmarna är i lod. Kryssmät partiet på diagonalen så att det är samma avstånd åt båda hållen. Skruva sedan fast partiet med resterande skruvar.
4. Häng tillbaka dörrbladet på samma sätt som det demonterades. Se till att fästet i underkant samt de övre armarna sitter fast. Kontrollera skjutdörrens öppningsfunktion och kontrollera återigen att de yttre karmarna är i lod och kryssmät för att garantera att det är rakt. OBS! Kontrollera att den fasta karmen varken bågnar in eller ut. Använd långt vattenpass eller rätskiva för att kontrollera att karmen är helt rak. Bågnar karmen kan dörrbladet ta i karmen och vara svår att justera. Kan även medföra risk för drag eller rent av läckage mellan karm och båge.
5. Viktigt att tänka på för dig som monterar under vinterhalvåret. Glaslister och andra plastdetaljer bör hanteras varsamt. Plast har en tendens av att bli bräckligt i kyla. Innan montage av glaslister så borde dessa ligga inne i värmen i alla fall i 12 timmar.
