Montering av trä och aluminium

I detta avsnitt finner du monteringsanvisningar för fast-, vrid- och sideswing fönster i trä och aluminium. Letar du efter fler produkter? Du hittar deras fullständiga monteringsanvisningar här:

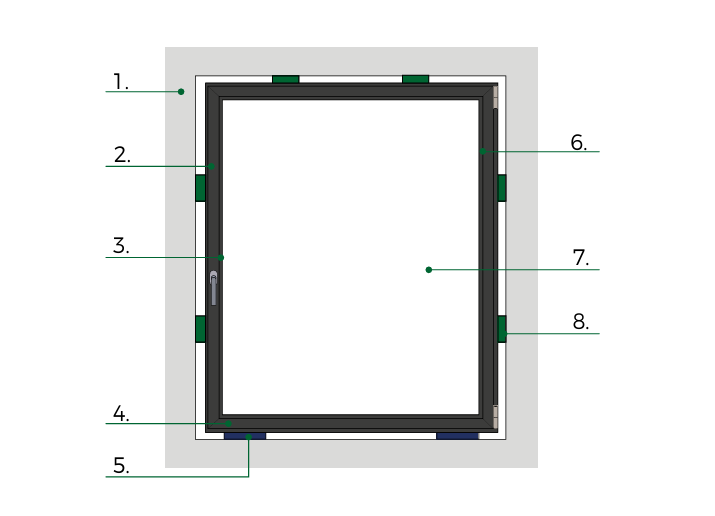

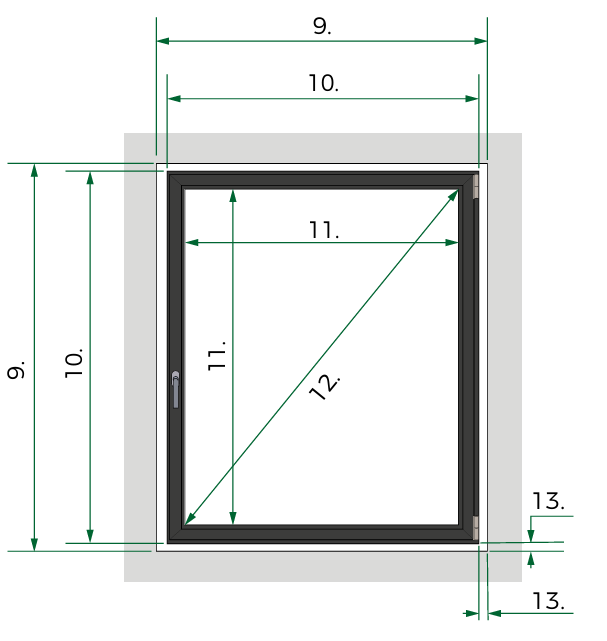

Fönstrets delar och mått

1. Fasad

2. Karm

3. Båge/band

4. Bottenstycke

5. Bärkloss

6. Sidostycke

7. Glaskastet

8. Pallbricka/kil

9. Hålmått

10. Karmyttermått

11. Dagöppning

12. Diagnoalmått

13. Drevmått

Planering och placering

Nordiska Fönster rekommenderar att fönsterinstallation ska utföras av proffesionella fönsterinstallatörer, besök vår hemsida för att hitta en av våra samarbetspartners nära dig.

För att kunna utföra en korrekt installation är det viktigt att:

- Hänsyn tas till tätningen mellan karmen och husväggen.

- Karm kan fästas mot husstomme så att last från fönstrets egentyngd, vindlast mot fönstret och brukslaster kan överföras från karm till väggstomme.

- Ingen belastning från husstommen belastar fönstret då det kan påverka fönstrets funktion och orsaka skador på fönstret.

Är du osäker på husstommens konstruktion kontakta en konstruktör eller arkitekt.

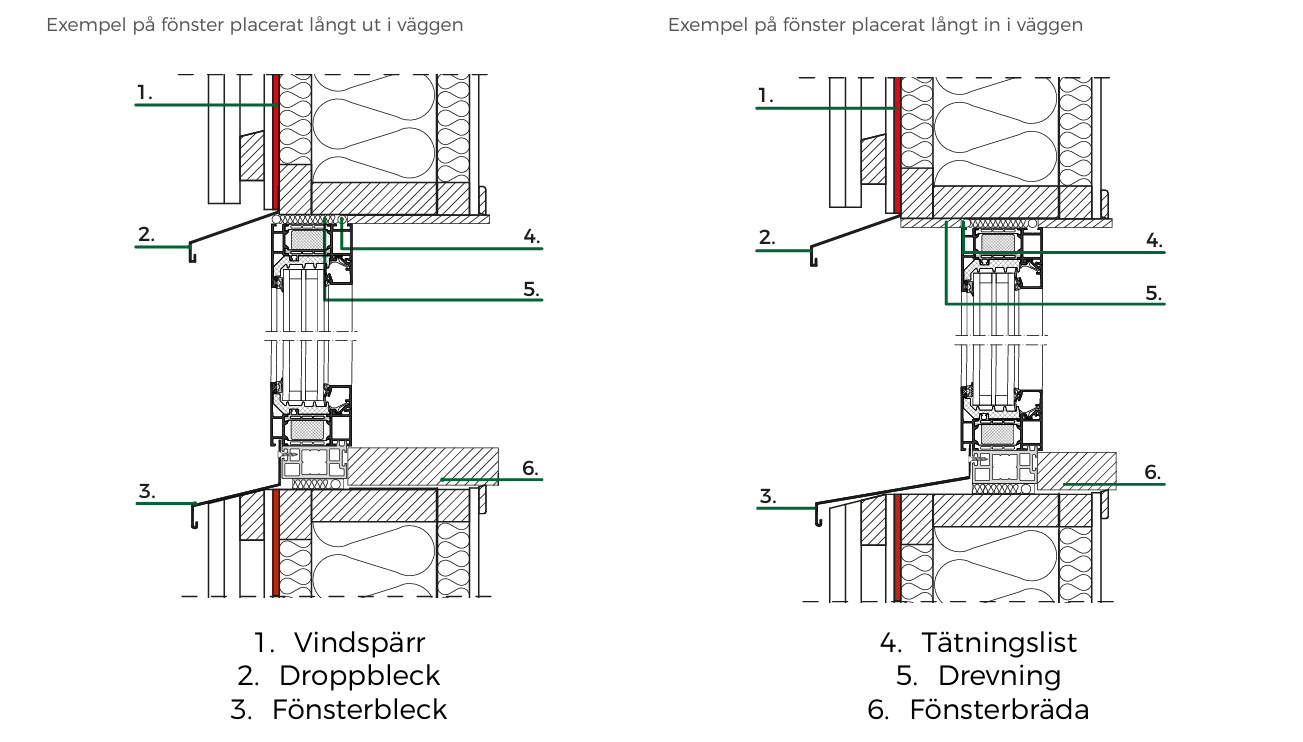

Placering långt in i väggen

- Om det finns krav på att undvika köldbryggor

- Mer skyddat mot sol, vind och regn vilket kan öka fönstrets livslängd.

- Extra noga att tätningen runt fönstret blir korrekt utförd då fönstret befinner sig innanför vindspärren och inträngande fukt kan orsaka skador.

Placering långt ut i väggen

- Om fönstret kommer vara utsatt för kraftigt slagregn är det bra att placera det långt ut i väggen så att vattnet kan dräneras bort på ett säkert sätt.

Före installation

Innan installation måste du säkerställa att hålet i väggen är anpassat för installationen.

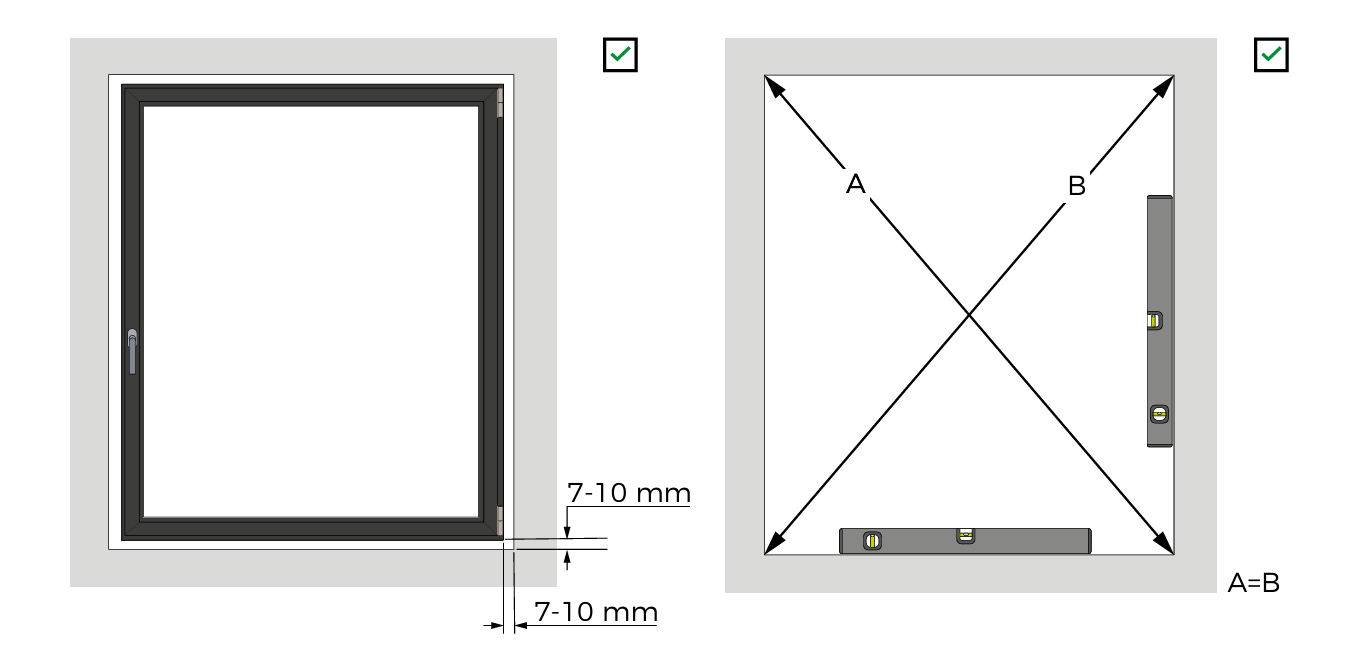

- Säkerställ att det hålet är ca 15-20 mm större än karmen så att det finns plats för drevning

- Kontrollera att över- och undersida är vågräta samt att sidorna är lodräta. Om dom inte är det kan det påverka fönstrets funktion.

- Mät diagonalerna och säkerställ att dom har samma mått, A=B.

Sekundärtätning

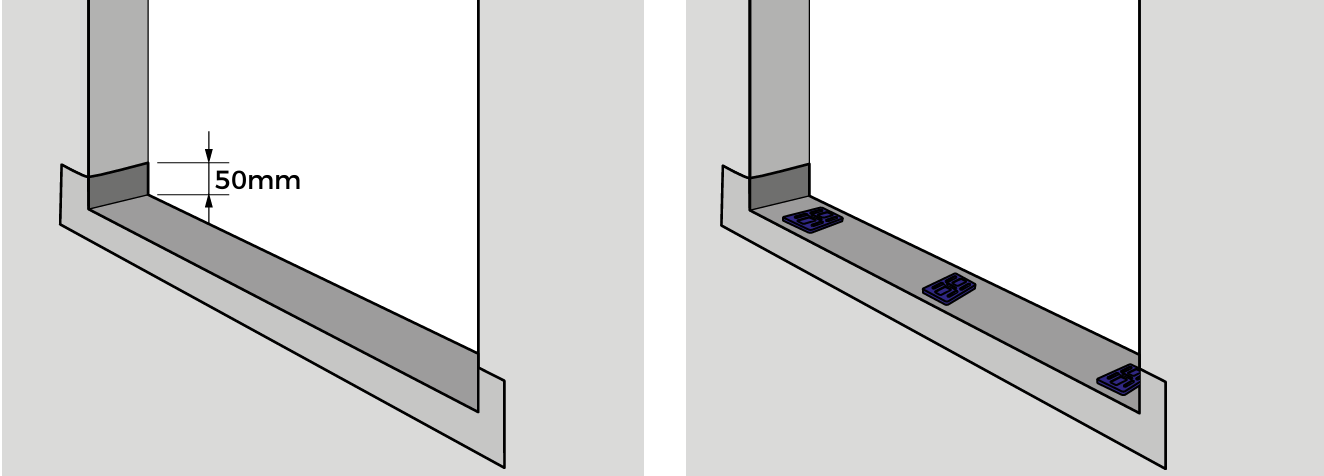

Det rekommenderas att ett vattentätt membran eller tätningstejp fästs i hålet minst 50mm upp i hålets väggar.
Membranet ska limmas med ett vattenbeständigt lim.

Placera bärklossar av plast i vägghålets nederkant.

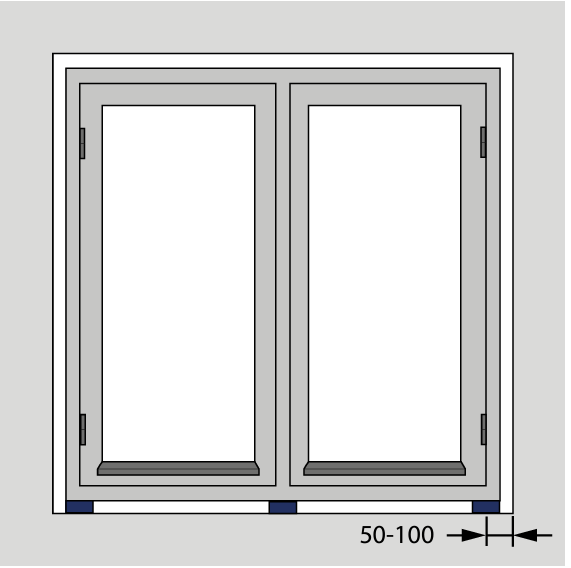

De första bärklossar placeras 50-100 mm från karmens ytterkant på varje sida.

Om fönstret har en mittpost ska en bärkloss placeras centrerat under mittposten.

Väg av klossarna med vattenpass och se till att de är i våg Väg av med vattenpass.

Skruva fast klossarna så de inte flyttas under montaget

Montering fast-, vrid- och sideswing fönster

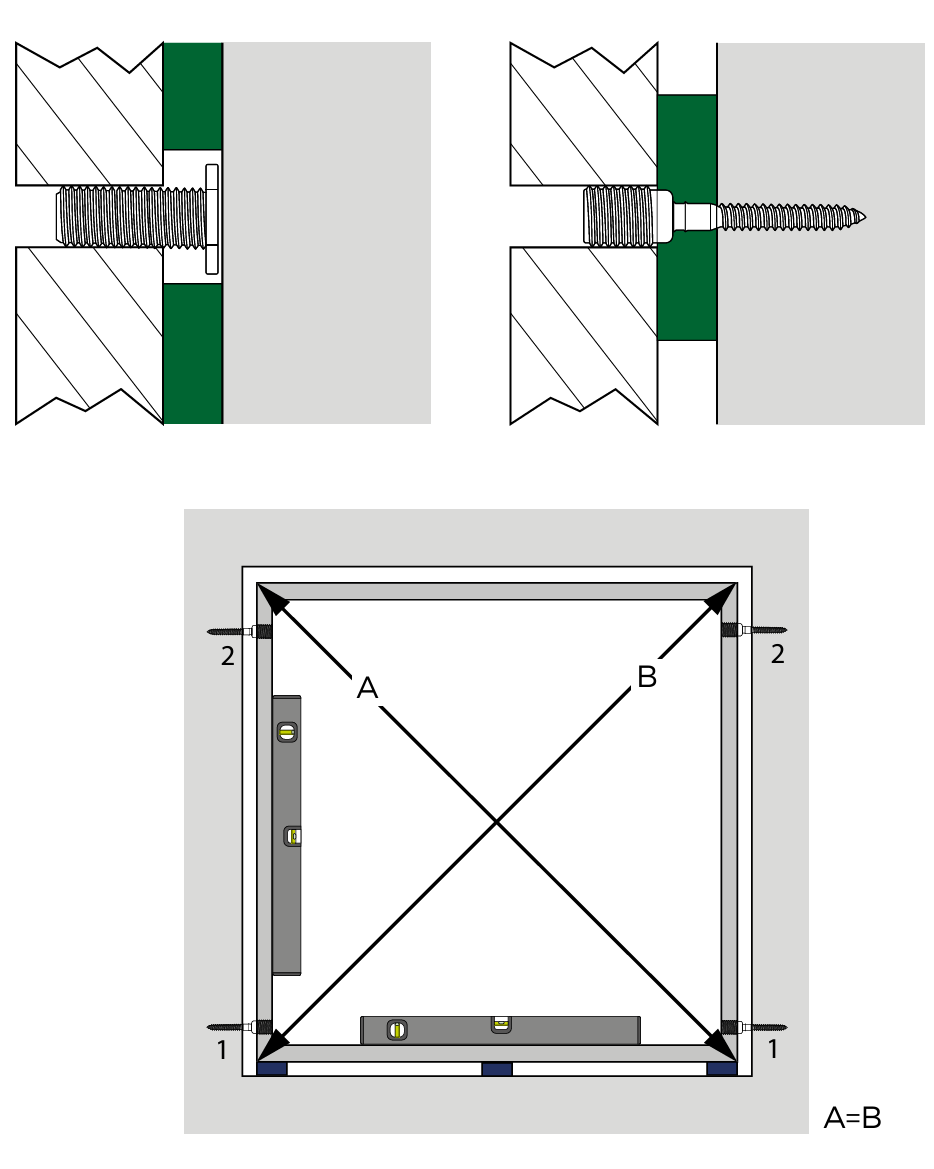

Montera med karmhylsa eller karmskruv. Vid användning av karmhylsa monteras den i fönstret innan fönstret lyfts på plats.

Fäst karmskruvarna i nummerordning. Kontrollera att sidor är i nivå och att diagonalerna har samma mått. Justera vid behov så att fönstret står rakt med hjälp av karmskruv eller karmhylsa
